不忘初心、牢記使命、繼續前行

       騰飛建工集團BIM中心成立之初便背負著“統籌全集團BIM技術路線規劃和實施、統一調度全集團BIM工作、將BIM技術向全集團推廣滲透”的使命，經過一段時間的發展我們雖取得了一些成績，仍然不忘初心，在BIM推廣和實施的路上砥礪前行。

       BIM中心近期對騰飛·洪河富貴項目施工場地進行了全方位的施工動畫展示，著重解決了施工場地辦公區、材料堆放區、工人生活區等區域建模及施工指導工作。

1項目概況

1.1項目簡介

       騰飛·洪河富貴位于許東新城核心位置，京港澳高速向東600米路南，東臨忠武路，西臨松苑路，南臨蘭花街，北臨洪河南街與洪河。項目距秋湖濕地公園2.2公里，開車約5分鐘；距東湖游園、萬達廣場3.5公里，開車約7分鐘；距許昌市政府5公里,開車約9分鐘；距鹿鳴湖5公里，開車約10分鐘。

項目由許昌騰飛建設工程集團有限公司承建。本工程建筑總面積約65萬㎡。

1.2工程特點

       工程體量大，一次性投入的人力、物力、機械較多，各工種需穿插進行。為了保證場內交通順暢和工程安全、文明施工，減少現場材料、機具二次搬運以及避免環境污染，應對現場平面進行科學、合理的布置，根據工程施工平面布置運用bim進行場地平面布置，合理布置塔吊，規劃好施工道路和場地，減少運輸費用和場內二次搬運。布置符合現場衛生、安全防火和環境保護等要求。

1.3應用總說明

       施工現場辦公區、生活區、地面全部采用混凝土,植草磚可拆卸周轉利用，所有工程樣板展示部位下均裝有移動角架，便于周轉利用，根據施工進度計劃合理的安排生活區、辦公區的場地移動 ；本工程路燈全部采用太陽能路燈，生活區、辦公區采用雨水收集系統，并應用于場地綠化及降塵降噪，可以節約用水量30%，規劃完成后對照軟件內的安全文明檢查項信息，結合廠區布置進行了廠區規劃的進一步規劃，滿足了安全文明施工的要求。同時導出平面圖紙結合三維視圖真實完全的在施工現場再現了廠區布置的內容。

2BIM應用展示

根據工程總平面圖

我們做出了兩種場地平面布置

1.方案一

    利用一部分紅線外市政綠化用地和工程項目用地來集中布置生活區及工作區。

   優點：生活區工作區集中布置便于管理。

   缺點：占用一部分工程用地，項目中期要進行搬遷。

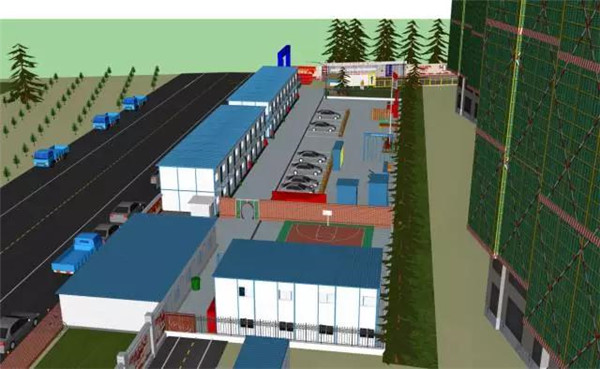

方案一詳細展示

方案一詳細展示

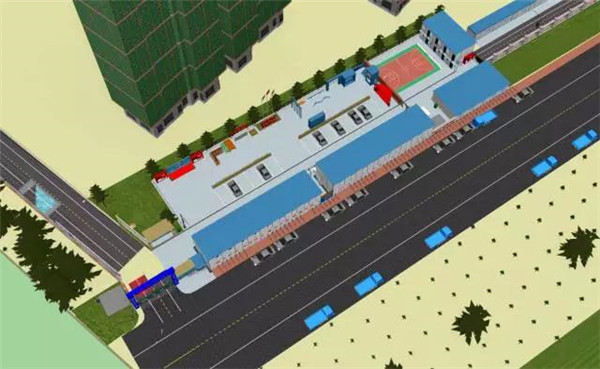

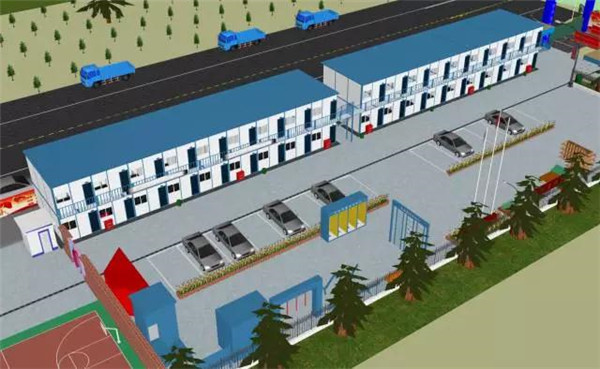

辦公區生活區總體場地布置

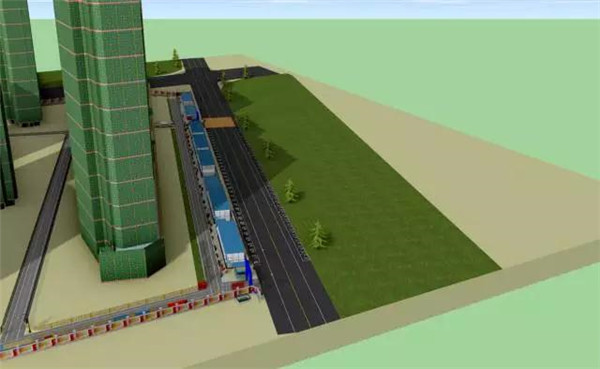

2.方案二

    利用紅線外市政綠化用地來布置生活區及工作區。

    優點：不占用工程施工場地，不影響二期69#樓、70#樓的施工，后期辦公區及生活區不用搬遷。

    缺點：辦公區生活區狹長，不便于管理。

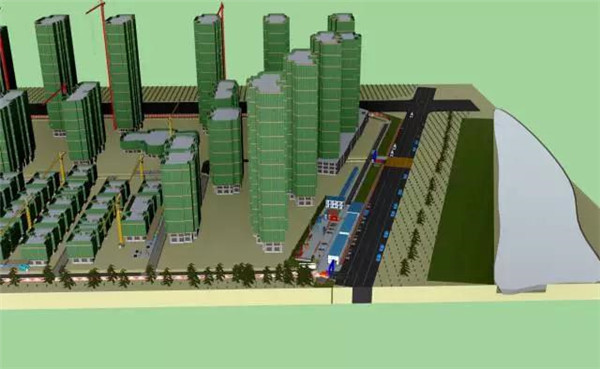

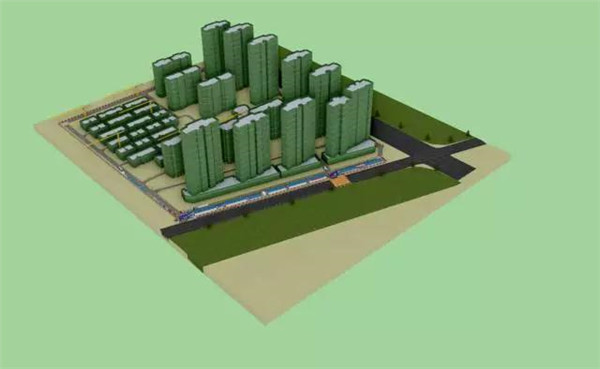

一二期 項目整體概況

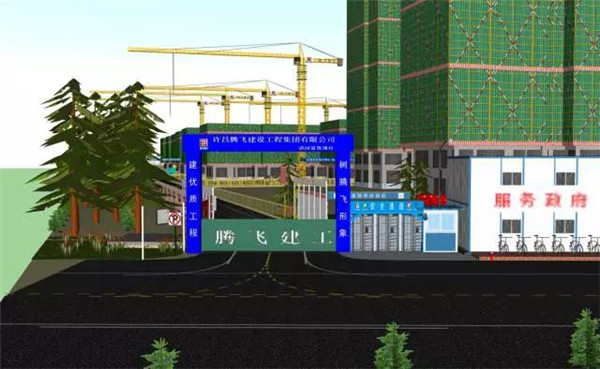

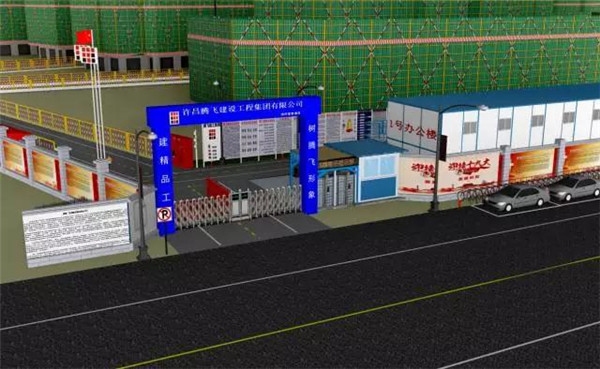

大門形象展示

生活區與辦公區整體分布圖

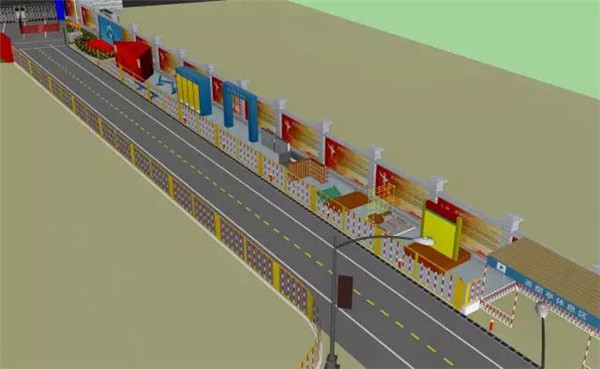

由上自下依次是安全講評臺消防體驗區安全體驗區工藝展示區

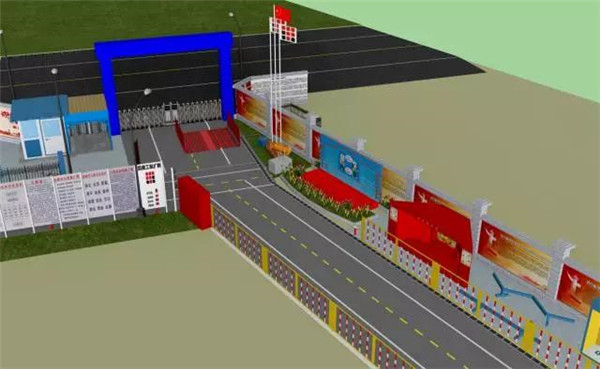

門背面特寫

    以上為兩種方案的對比，通過方案比選，最終決定采用一號方案，一號方案在影響工程的最小情況下便于對生活區和辦公區管理。

應用總結

    相比于傳統平面畫圖技術，本項目采用BIM應用技術進場前對整個項目工程進行三維模擬布置、現場CI標準化管理、材料堆放廠區、施工機械選型配備一級三維動畫展示等，進一步提高了現場在施工過程中的可視化管理工作，通過方案比選，通過BIM場地布置得到了公司領導的肯定，為我們公司今后工程實施提供了參照，BIM技術的應用為本公司帶來了良好的經濟效益及社會效益。
